Installez pas à pas notre BIOS FREEZONE DREAMCAST.



Si vous n'avez pas de connaissance en Soudure Électronique, préférez notre Forfait D'installation (CLIQUER ICI)

GEMBA-GAMES décline toute responsabilité en cas de mauvaise manipulation de votre part.





Avant toute chose, testez votre Dreamcast avant modification. Ensuite débranchez votre console, puis appuyez sur le Bouton Power afin de décharger l'alimentation interne.

Ouvrez votre Dreamcast (Tutoriel de Démontage CLIQUER ICI). Prenez bien le temps de repérer les visses afin de les remettre à leur emplacement d'origine lorsqu'il s'agira de remonter votre console (des visses remises au mauvais endroit peuvent créer des courts circuits et endommager la machine).



01 - Repérez la ROM contenant le Bios de la Dreamcast. Elle est identique quelque soit la révision de la carte mère.

Ci dessous entouré de rouge sur une Carte Mère VA0, le Bios est exactement au même endroit sur une Carte Mère VA1. Il se trouve en revanche 2cm plus haut sur une VA2.1



02 - Dessoudez le Bios d'origine avec idéalement une station de dessoudage. Vous pouvez également utiliser du Chip Quick, ou éventuellement dessouder chacune des pattes l'une après l'autre en utilisant un Cutter Fin (Type n°1).

Quelle que soit la technique employée, prenez le temps et soyez très minutieux, car des pistes pourraient facilement être arrachées dans la précipitation.

Retirez l'excédant d'étain, puis nettoyez.

Repérez pour plus tard les Numéros des Pattes (1 à 44) indiqués sur la Carte mère.







03 - Repérez le Détrompeur (Fléché en Rouge)

Si vous avez un Carte Mère VA1 ou VA2.1 soulevez les Pattes 1 et 44 Fléchées en Bleu, et ne prêtez pas attention à la Patte fléchée en Orange.

Si vous avez un Carte Mère VA0 soulevez en plus des 2 Pattes Fléchées en Bleu, la Patte 23 Fléchée en Orange.



04 - Repérez le Détrompeur et placez le Nouveau Bios dans le même sens que celui d'origine, comme l'indique le tracé blanc sur la carte mère (côté gauche sur la photo ci dessous).

Soudez ensuite chacune des Pattes du Nouveau Bios Freezone, à l'exception des pattes soulevées précédemment, puis nettoyez.

Pour Rappel, ne soulevez la Patte 23 que si vous réalisez l'installation sur une Carte Mère VA0.

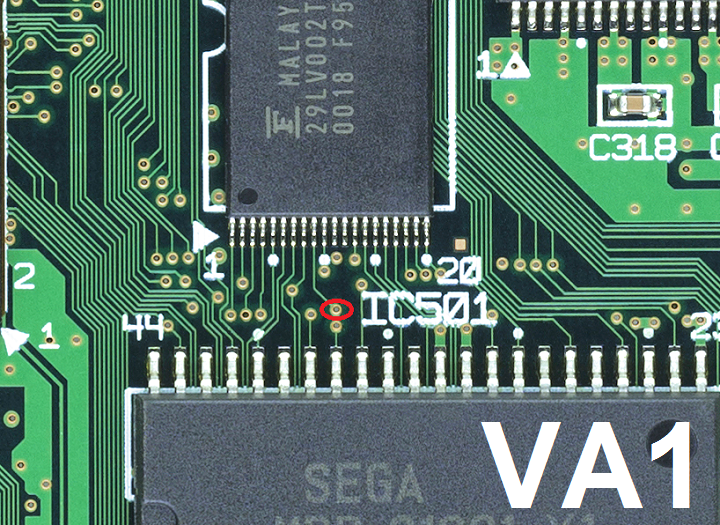

05 - Repérez le Point Entouré de Rouge sur la Révision de la Carte Mère sur laquelle vous réalisez l'installation, sur l'une des 3 Photos ci dessous (respectivement VA0, VA1 et VA2.1).

Grattez ensuite tout doucement au Cutter Fin (Type n°1) afin de faire aparaître le cuivre, puis étamez comme montré sur la photo de la Carte Mère VA0 ci dessous.





06 - Reliez avec du Fil Électrique de Petite Section le point de soudure préparé lors de l'étape précédente à la Patte 44 (en haut à gauche sur la photo ci dessous).

Reliez également les Pattes 1 et 23.

Si vous réalisez l'installation sur une Carte Mère VA0, soudez en plus un Fil de la Patte 23 au 3.3V,  sur le Condensateur C319 (côté gauche sur la photo ci dessous).

Si vous opérez sur une Carte Mère VA1 ou VA2.1, pas besoin de ce Fil supplémentaire.







07 - Vérifiez qu'il n'y ait pas de courts circuits, ou d'erreurs de montage.

Remontez la console sans visses afin de tester votre installation.





09 - En cas de problème revenez à l'étape précédente.

Si tout fonctionne, remettez les visses à leur emplacement d'origine :

• Flèches Noires : Visses Noires
• Flèches Rouges : Visses Dorées Courtes
• Flèches Bleues : Visses Dorées Longues



Terminez de refermer votre console après avoir remis en place le bloc optique et le bloc d'alimentation.

Félicitations, vous venez de réussir l'installation de votre Bios Freezone.
